肉随着新国充2015+充电标准的发布，充电桩的快速充电能力和兼容性得到了进一步的提升。新桩是否可以继续为我们旧车进行充电，新车又是否可以兼容旧桩呢？尤其是在不同品牌、不同型号的电动汽车与品牌繁杂的充电桩之间，这一问题更是让人担心。为了解决这一问题，车桩兼容性充电测试就显得尤为重要，北汇信息是作为专注于汽车电子测试领域的企业，对整车测试及单部件测试有着丰富经验，本文将提供两种测试系统，全面解决所有测试难题。
两种测试系统1.1定制化的VT测试系统

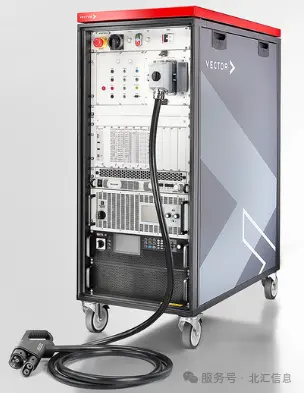

Vector的VT测试系统，具备更高的拓展能力和定制化设计，它本身可以支持旧标准的交直流充电测试环境，北汇信息作为Vector优质的合作伙伴，可以在VT系统上进行拓展，不仅可以拓展支持2015+的充电测试，更是可以满足大功率测试需求，实现直流800A的液冷充电测试，而且Vector拥有市场验证过的测试用例包，客户可以直接修改编辑测试用例进行自定义测试。国充2015+标准通过新增开关、调整阻值、优化回路等全新升级控制导引电路，同时电动汽车和充电桩支持跳转进入向下兼容的充电系统，实现对2015+版本以下的设备进行充电。新增桩端检测点1、车端检测点3来对CC1回路上的电压检测；新增桩端开关S1、车端开关S2来传递急停信息等硬件接口设置。当然也更加明确了充电控制、参数配置、鉴权模式和预充等要求，提升充电系统可靠性，满足多功能、多场景应用需求。

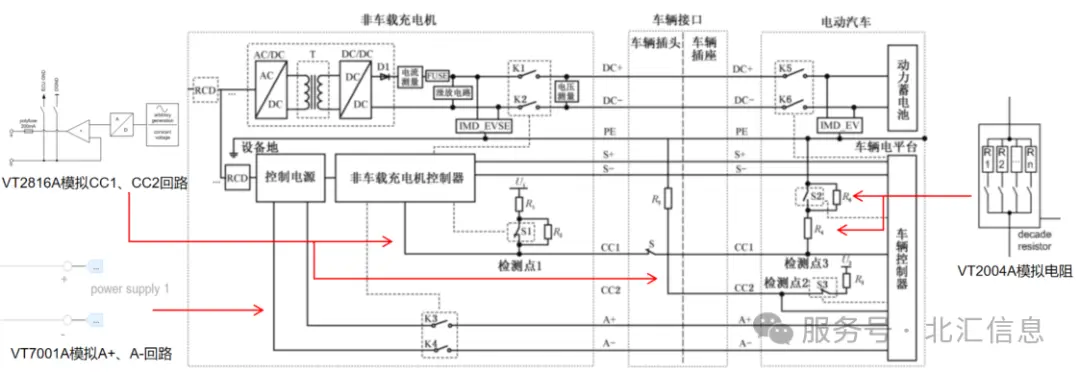

2015+充电回路图和VT板卡实现方案
VT测试系统的上位机软件为CANoe，通过独有的Option Smart Charging，提供满足DIN 70121、ISO 15118、GB/T 27930的充电流程仿真数据，工程高度集成了车辆和充电桩仿真以及丰富的GUI，用户可以直接拿来进行充电流程的仿真、测试工作。

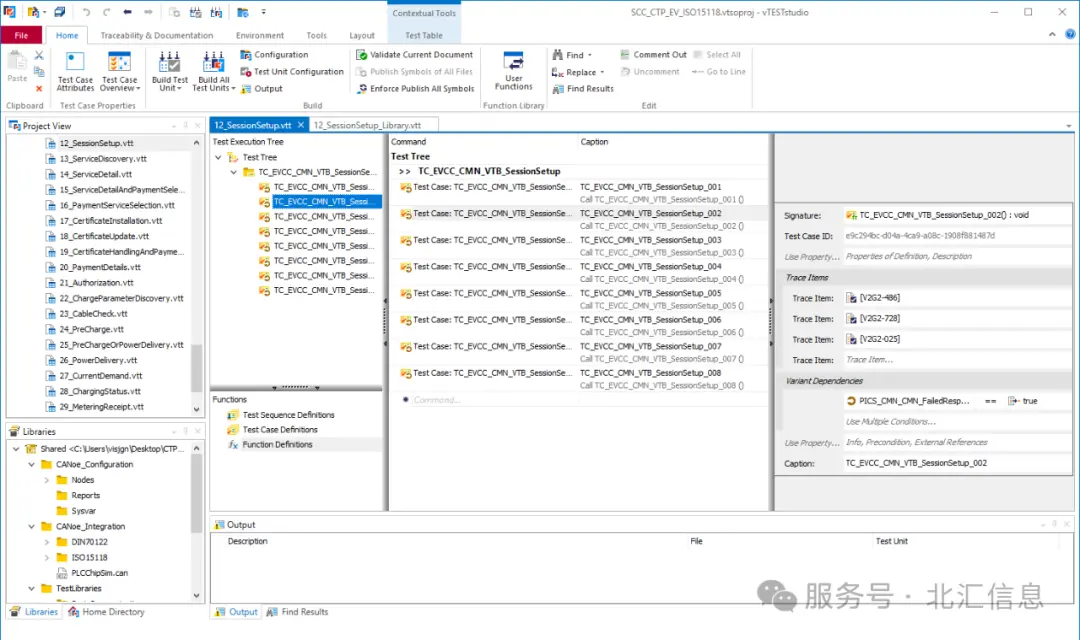

通过vTESTstudio软件将用户自定义测试用例编辑完毕后，将执行文件导入到CANoe中进行自动化测试，CANoe可以实时执行测试，追踪分析测试并自动生成测试报告。

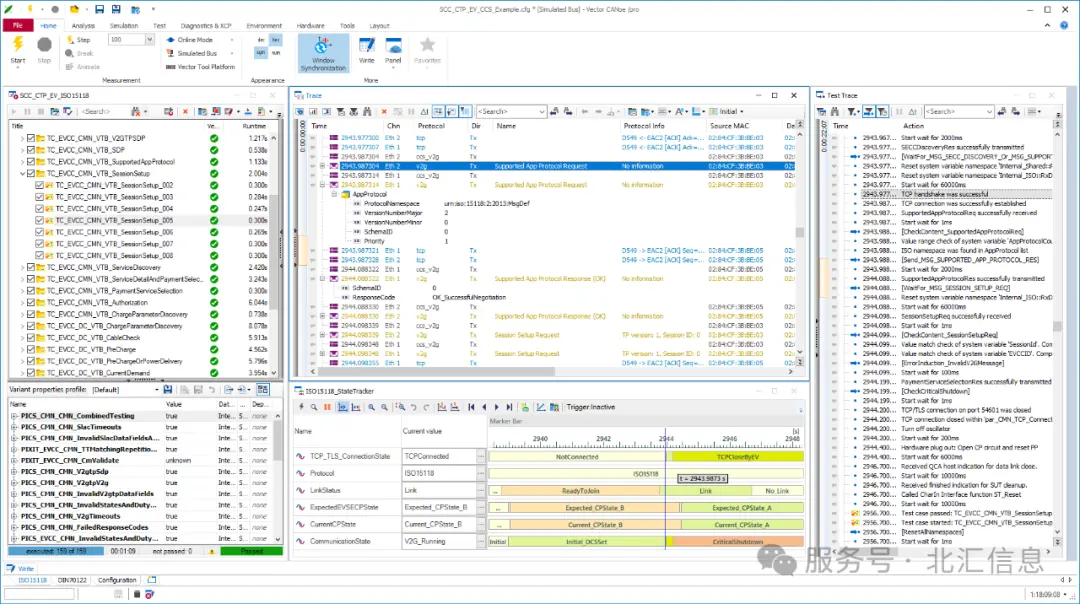

CANoe执行页面
测试用例示例1.2便携式CDS测试系统
Charging Discovery System（简称 CDS）是一款前沿的便携式测试设备，集成度高，在电动汽车与充电桩充电测试中作用关键，有力支持充电技术创新与产品质量提升。

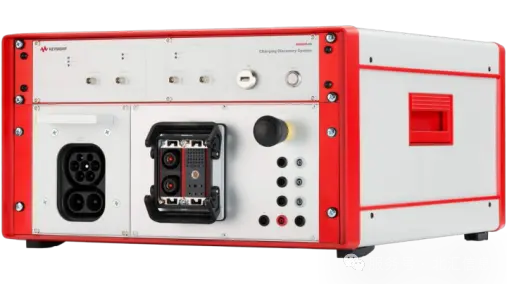

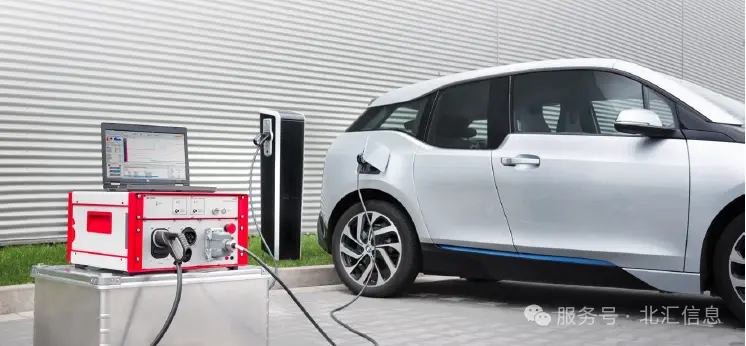

CDS设备CDS系统自动化测试能力强大，目前已经覆盖新国标2015+的充电测试，而且能高效完成功能、一致性和互操作性测试，大幅提升测试效率与准确性。CDS测试系统具备独特的中间人测试能力，可以连接在电动汽车和充电桩之间，在车桩交互中捕捉通信与电源信号，秒级定位故障。在对欧美标，日标的出口车辆检测和测试中应用极为广泛，是检测机构极为青睐的测试系统。
随着大功率液冷充电的市场需求和发展，CDS同样具备大功率测试系统，集成液冷回路，可以支持充电高达900 KW的电动汽车和充电桩进行一致性和互操作性测试，它最大电流可达到±600A DC和100A AC，最大电压可达到1000V DC或1500V DC。
大功率液冷CDS
CDS系统独有的Charging Discover测试软件，操作简单直观，通过这个软件，用户可以非常方便地完成测试场景的选择、测试用例的编辑与加载、测量数据的实时显示与回放等操作，提高了用户的工作效率和使用体验。测试完成后可以生成清晰详尽的测试报告，帮助用户及时总结分析测试结果。此外，Charging Discover测试软件还自带了测试用例编辑工具，可以大大方便用户自定义测试用例的开发。

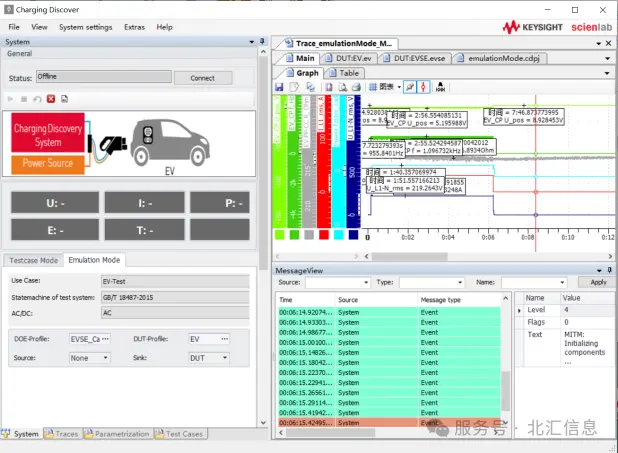

Charging Discover页面

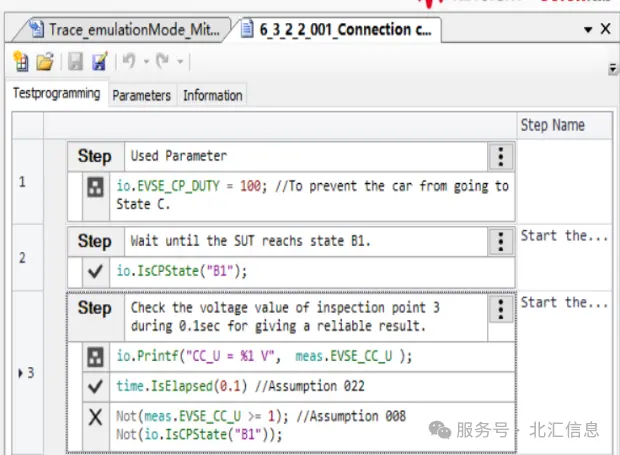

测试用例示例

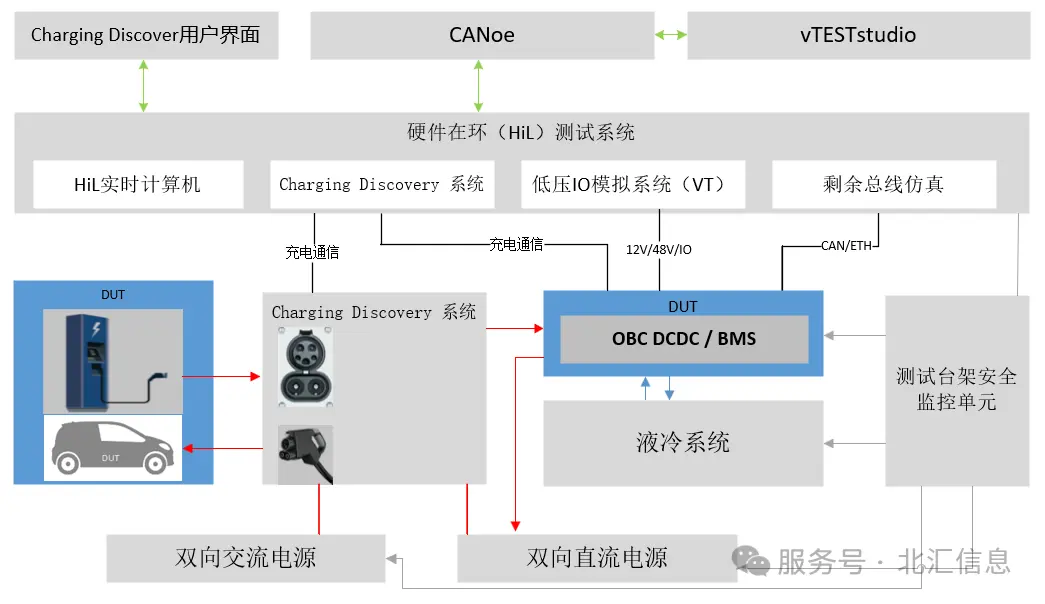

联合测试方案如果您拥有CDS测试系统想要拓展对BMS、OBC DCDC进行测试或者您拥有Vector测试系统想要完成对车辆和充电桩的兼容性测试需求，那么我们推出的联合测试方案简直是为您量身制定！Vector的硬件在环（HiL）系统具备实时仿真平台，充电系统中涉及的所有内部部件(例如OBC DCDC、电池管理系统以及电池)，包括外围设备，都可以在各种配置中进行模拟或者作为真实部件进行集成。VT系统和CDS系统的联合测试方案，可以拓展对BMS,OBC DCDC进行测试，同时还可以省去在HiL中搭建桩端模型的工作，构建全场景测试环境，可在实验室中构建涵盖充电桩、车辆的完整测试系统，实现从插枪动作到结算完成的全链路闭环验证，显著提升充电系统的安全性和用户体验。
北汇信息一直为中国的汽车企业提供相应的充电过程测试解决方案，旨在让每一台车适配所有桩，让每一座桩服务所有车。我们将持续不断地改进和完善我们的服务，以满足客户的需求和期望。我们相信，通过我们的努力和不懈的追求，中国的新能源汽车行业将迎来更加美好的未来。如需了解如上内容更多信息，可以随时联系北汇信息！注：文中部分图片来源于Vector和KEYSIGHT。
