什么是 TEDS?

2025-07-03 16:22

对于几乎所有的工程师来说,每次声学测量都是从校准或将测量传声器的声学灵敏度(通常以 mV/Pa 表示)输入分析系统开始的。使用声级校准器,例如下图所示的 GRAS 42AG,您可以得到所用测量传声器的灵敏度,从而测得被测设备(DUT)的准确结果。然而,如果有另一种方法呢?如果可以直接从测量传声器本身读取灵敏度并输入分析软件,用于任何声学测量,那会怎样?

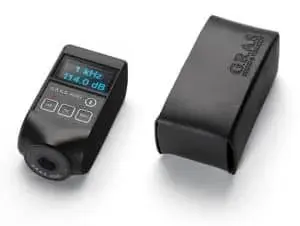

GRAS 42AG 多功能声校准计

TEDS(Transducer Electronic Data Sheet 传感器电子数据表)是一种由 IEEE 1451标准定义的方法,它可以将传声器(即声学传感器)的灵敏度信息存储在前置放大器内部的芯片上。通过结合 APx500 软件和适当的接口硬件(如 APx517B声学/音频分析仪或 GRAS 12BA/12BB CCP 电源模块),这一功能得以实现。

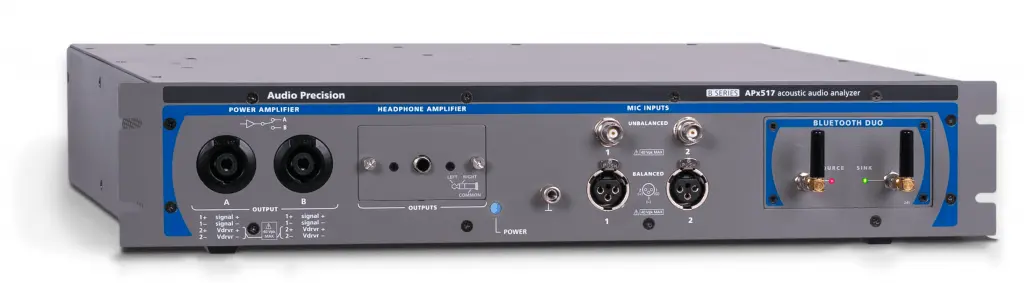

Audio Precision APx517B 声学分析仪

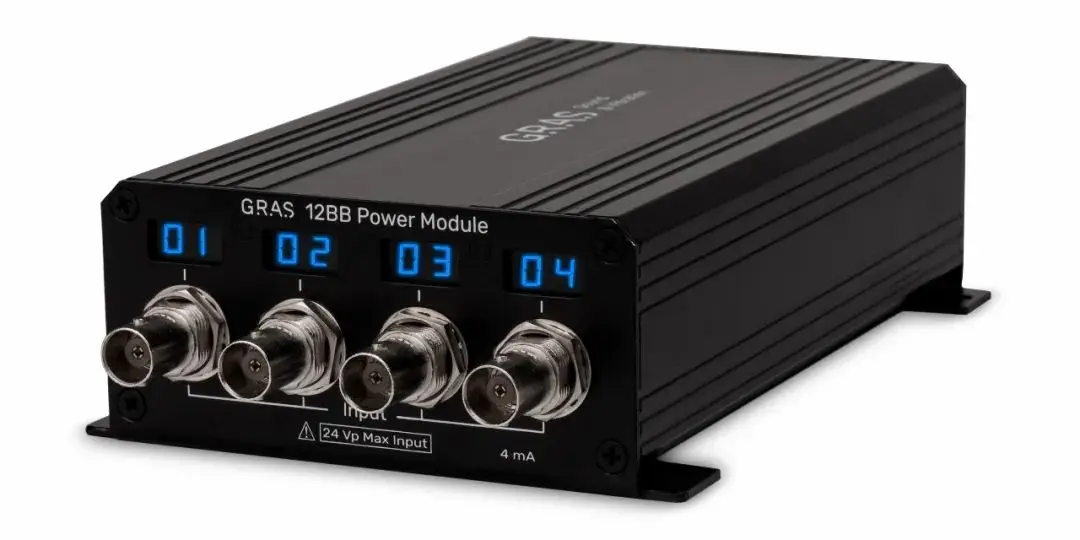

GRAS 12BB CCP 电源模块

无需在每次测量前花费15分钟甚至更长时间逐一校准传声器,只需点击按钮,即可将传声器的灵敏度数据直接读取至 APx 测量软件中。APx500 还可设置为在每次测试序列启动时自动读取灵敏度数据。这意味着即使传声器在不同测试环节间更换使用,系统也能实时自动获取当前所用传声器的参数。

虽然通过读取 TEDS 数据替代手动校准能大幅提升效率,但需注意其局限性:首先,TEDS 数据的准确性取决于其初始写入时刻(多数传声器的数据仅代表出厂校准值);其次,TEDS 无法识别传声器与分析仪之间信号放大或衰减的变化。因此,建议定期使用声学校准器对传声器进行物理校准,以验证 TEDS 数据与实际灵敏度基准的一致性。

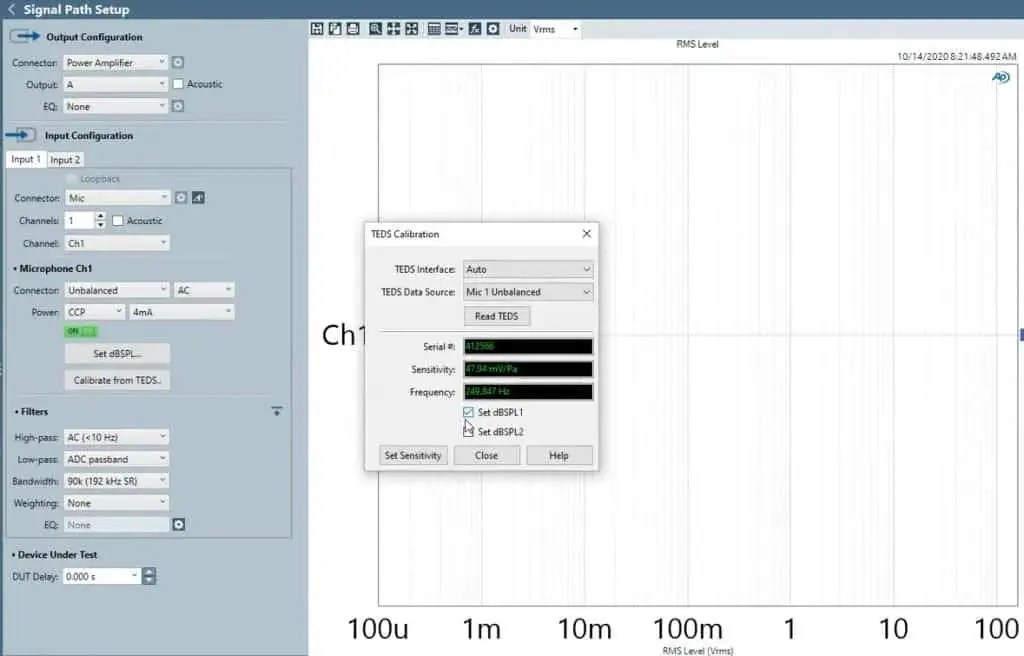

在 APx500 音频测量软件中读取 TEDS 数据

并设置测量传声器灵敏度

此外,无论是生产线还是实验室环境,读取并应用测量传声器的灵敏度数据均可实现全自动化,从而进一步优化整体测试流程的效率。这一功能不仅能减少人工操作时间,还能避免手动输入可能产生的误差,显著提升测试的一致性与可靠性。

来源:Audio Precision和GRAS
