1. 什么是酒精锁装置
2. 1243法规实施背景
3. EN 50436酒精锁法规概述
4. 1243法规对酒精锁安装接口的要求
1.什么是酒精锁装置
酒精锁装置，正式名称为“酒精气敏点火自锁装置”，是一种安装在汽车点火装置内的设备。其主要功能是检测驾驶员的酒精浓度，并在酒精浓度超过设定的安全标准时，阻止汽车启动。
酒精锁装置主要由传感器、控制单元和启动系统组成。

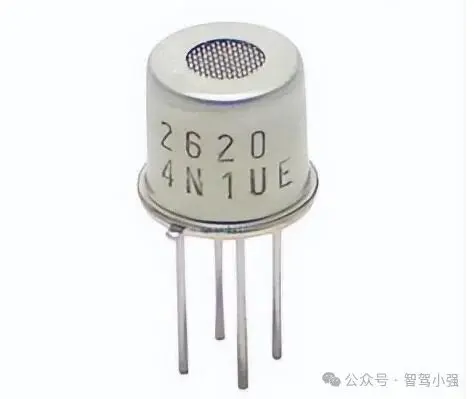

传感器负责检测驾驶员的酒精浓度，酒精浓度传感器的工作原理基于特定的物理或化学性质。例如，有些传感器使用二氧化锡作为敏感材料，当环境中存在酒精时，传感器的电导率会发生变化，通过测量这种变化可以推断出酒精的浓度。还有一些传感器利用酒精与氧气在电极上发生的氧化还原反应来产生电流，通过测量电流的大小来判断酒精的浓度。
根据测量原理的不同，酒精浓度传感器可分为电化学型、半导体型和红外型等。其中，半导体型传感器如MQ-3B和MQ303B，对酒精的灵敏度高，响应速度快，且成本相对较低，因此被广泛应用于汽车点火控制系统、酒精气体报警器和便携式酒精探测器等。
控制单元负责处理传感器产生的信号，并根据设定的阈值判断驾驶员是否饮酒。当酒精浓度超过设定的阈值时，控制单元会发出指令，锁定汽车的启动系统，使发动机（电机）无法启动。

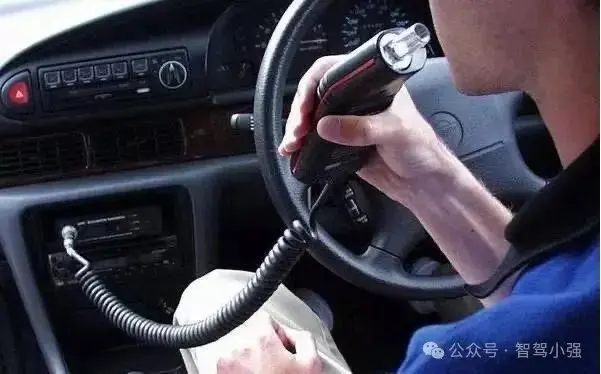

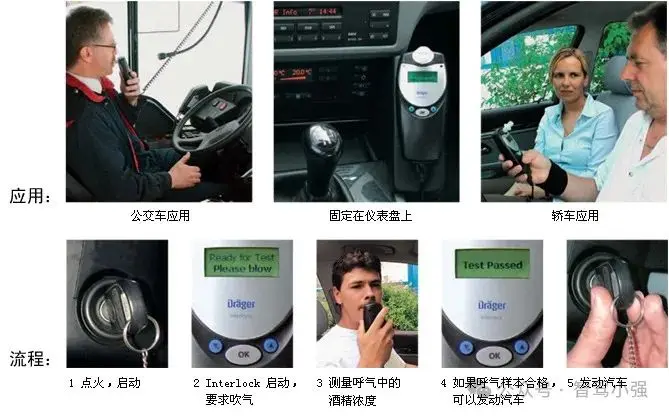

使用酒精锁装置时，驾驶员需要在汽车点火前进行吹气测试。如果测试结果超过安全水平，汽车联锁装置将被激活，从而防止醉酒驾驶。
酒精锁装置主要用于防止有酒后驾车纪录的人再次犯错，以及减少因酒后驾驶导致的交通事故和人员伤亡。随着国内对酒驾行为的惩处力度增大，这种装置的应用有助于提升道路安全，降低酒后驾驶的风险。
2. 1243法规实施背景
酒后驾驶是导致交通事故的重要原因之一，严重威胁着人们的生命安全和财产安全。为了更有效地预防和打击酒后驾驶行为，欧盟决定制定并实施更加严格的法规来规范驾驶员的行为，确保道路交通安全。
（EU）2021/1243法规的实施旨在通过引入酒精锁装置技术手段，对酒后驾驶行为进行更加精准的监测和干预。该法规要求相关车辆（例如：驾驶员有过酒驾被罚经历）必须安装酒精锁装置，以检测驾驶员的酒精浓度，并在酒精浓度超过安全标准时阻止车辆启动。这一措施不仅提高了对酒后驾驶行为的打击力度，也进一步提升了道路交通的安全性。
不过，目前欧盟并没有在酒驾方面制定适用于整个欧盟的法规和指令，酒驾的标准和处罚规定都是由各成员国自行制定的。因此，通常酒精锁装置都是在车辆销售以后才安装的。不同主机厂预留安装接口的位置、接插件型号、管脚定义等均不一样，给酒精锁在售后市场的安装造成了非常大的困扰。
为了统一酒精锁的安装，欧盟GSR法规（EU）2019/2144《一般安全法规》要求：
2022年7月6日之后的所有M类、N类新车型，均需要配备酒精锁装置接口，且需要满足（EU）2021/1243法规的要求。
2024年7月7日之后的所有M类、N类新车，均需要配备酒精锁装置接口，且需要满足（EU）2021/1243法规的要求。
一文讲清（EU）2019/2144一般安全条例GSR II的要求
3. EN 50436酒精锁法规概述
EN 50436-1：用于酒后驾驶罪犯监控的设备。
该标准描述了酒精锁的测试方法和性能要求。本标准涵盖的酒精锁，旨在用于针对酒后驾驶者的监控或控制。
EN 50436-2：带吹嘴和一般预防用途的酒精测量仪器
本标准涵盖一般预防性使用的酒精锁，适用于测试实验室和酒精锁制造商。本标准描述了型式认可的要求和试验方法。
EN 50436-3：当局、决策者、购买者和用户指南
酒精锁是一个系统，包括呼吸酒精测量装置和防盗器，可轻松连接到机动车辆，如乘用车、客车、出租车、危险品运输车、卡车、有轨电车、火车、摩托车、船或雪地摩托。
EN 50436-4：酒精锁和用车辆之间的接口
本法规详细说明了电气连接方式、电气连接线的分配以及车辆和酒精锁之间要交换的信息。
EN 50436-5：不带吹嘴的酒精锁
项目已停止。
EN 50436-6：数据安全
该法规描述了事件记录的保护和处理的安全要求，这些记录存储在酒精锁的数据存储器中，可以下载、处理并传输给检查人员或组织。
EN 50436-7 ：安装文档
本标准定义了安装文档的内容和布局，该文档提供了有关在车辆上安装酒精锁的必要和有用信息。
EN 50436欧盟酒精锁法规概述
4. 1243法规对酒精锁装置接口的要求
4.1 基本要求：
（EU）2019/2144第6条要求M类和N类机动车必须配备某些先进的车辆系统，包括酒精锁安装便利化。
酒精锁装置通过防止体内酒精浓度超过设定限制的人驾驶机动车辆来提高交通安全。
欧洲标准EN50436系列法规规定了酒精锁的测试方法和基本性能要求，并为政府当局、决策者、购买者和用户提供指导，同样也规定了安装要求。
酒精锁装置多用于售后时长安装，酒精锁的安装应用不应干扰车辆的正常性能或维护，不应损害车辆车辆的安全。
汽车制造商有必要在其官方网站上提供一份明确的酒精锁安装说明的文件（安装文件）。
安装文件中的信息可能涉及与安全有关的车辆维修和保养信息服务，因此只应提供给根据EU 2018/858附件X的附录3认可的实体授权的独立运营商。
4.2 技术要求
酒精锁安装便利应允许安装或改装符合欧洲标准EN 50436 -1:2014或EN 50436-2:2014 +A1:2015的酒精锁。
每辆M类和N类机动车辆符合欧洲标准EN 50436-7:2016酒精锁安装文件中的规定。为此，安装文件应涵盖EN 50436-7:2016附件C中3a、3b或3c中的至少一个选项。车辆制造商可提供符合欧洲标准EN 50436-7:2016后续修订的安装文件，并与批准机构和技术服务部门达成协议。
主机厂应制定必要的安排和程序，确保车辆酒精联锁装置的标准化安装文件，用户能够通过符合(EU) 2018/858号法规附件X的信息公开渠道获取到。

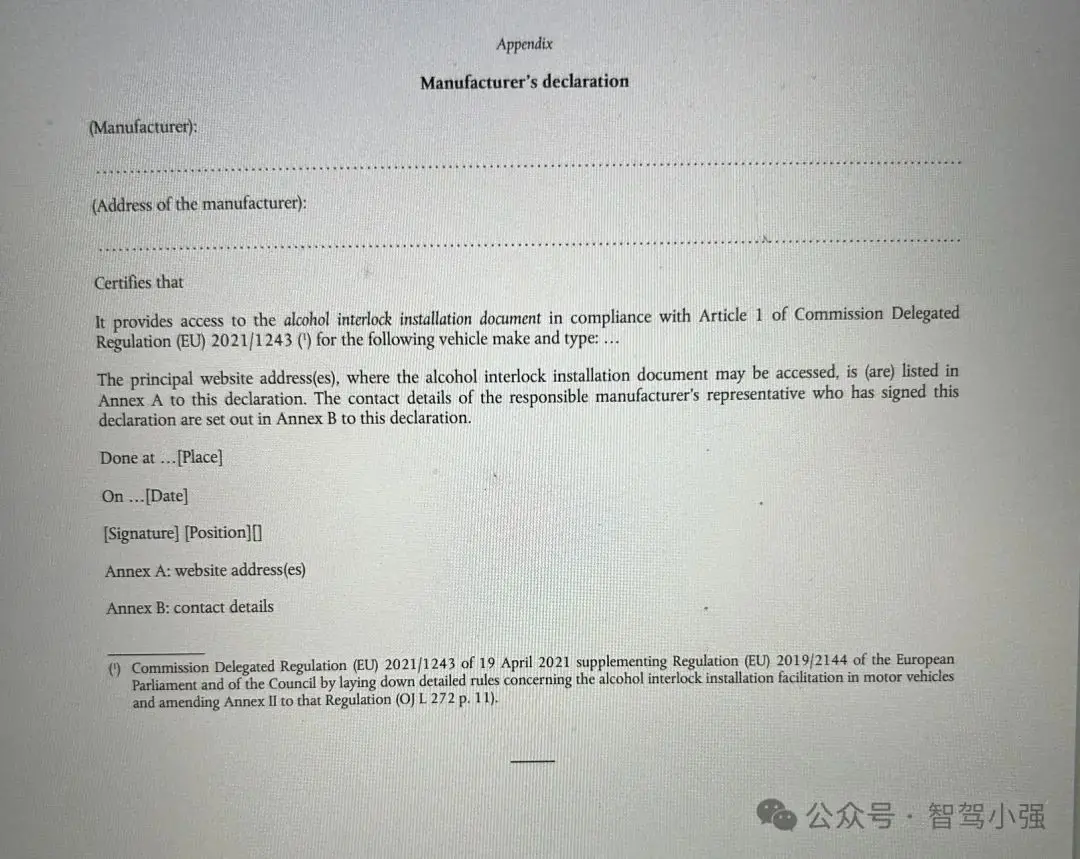

主机厂应在资料文件中附上一份使用本附件附录中的模板制作的声明。
4.3 安装文件要求

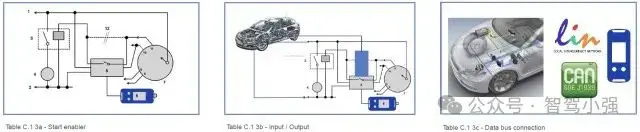

安装文件应包含详细的说明和图表等来说明酒精连锁安装，包括EN 50436-7:2016附件C的3a、3b或3c中的任一种接线信息：3a：有关电池馈电、接地、车辆就绪和启动使能器的信息；
3b：有关电池馈电、接地、车辆就绪和允许或禁止启动的输入和输出线的信息，以及对推进能力（如发动机运行）或车辆移动信号线的检测信息；
3c：有关电池馈电、接地和数据总线连接的信息。
酒精锁安装所需的任何额外软件、硬件或者程序都应予以确认和说明。
酒精锁装置通常应处于阻断状态，酒精锁的阻断状态应通过开路的输出继电器、相应的输出信号或相应的数字总线信息来实现，该继电器的闭合或阻断输出信号变为非阻断输出信号，或传输相应的非阻断数据总线信息，应在接受的酒精浓度低于预设限值的呼吸样本送达后发生。（呼气的酒精浓度低于阈值时才能正常启动车辆）
安装的酒精锁装置只应在发动机启动过程中进行干预，或在车辆主控开关启动后允许车辆以自身动力行驶，酒精锁装置不应影响运行中的发动机或行驶中的车辆。
基于法规内容，制造商可选择预留标准化接口或者按照EN 50436-7:2016标准格式提供细致准确的后市场酒精连锁装置加装/接线作业指导说明文件，确保酒精连锁装置的后市场安装便捷安全不影响车辆其他安全性能。
来源：智驾小强
