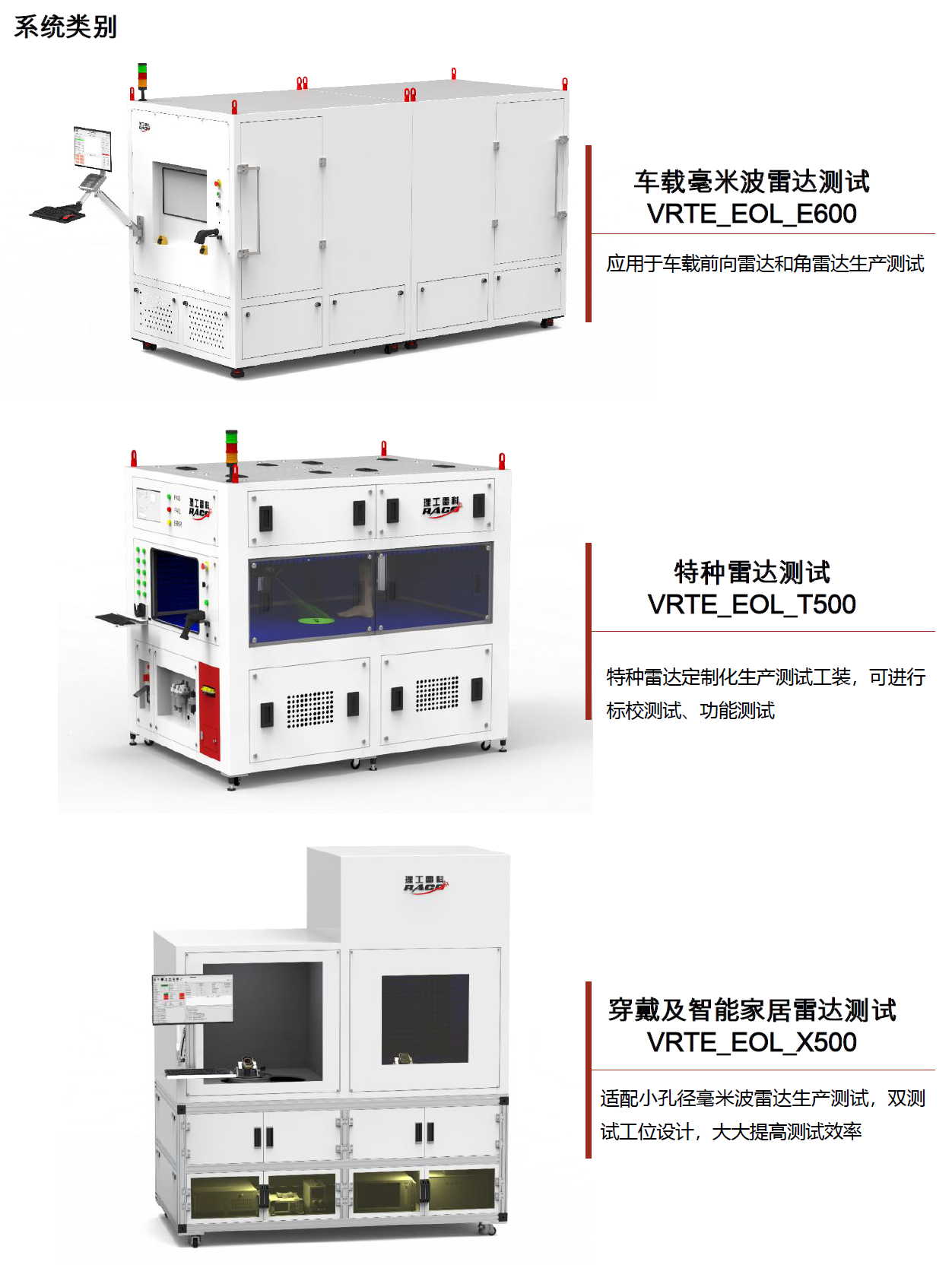

毫米波雷达生产自动化测试系统用于对毫米波雷达进行EOL下线标定与功能指标检测，系统具有功能齐全、自动化程度高、测试速度快特点。
系统功能
• 测试频率范围：24GHz~25GHz、76GHz-81GHz、92GHz-94GHz
• 测试功能范围：
a)标定校准：雷达幅度、相位标定校准
b)功能测试：目标距离、角度、速度等方便的识别能力和精度测试
c)射频测试：天线方向图、EIRP、辐射功率、功率平坦度、有效带宽等
d)电气测试：工作电压、电流；休眠电压、电流
• 支持产线自动化上下料
• 测试配置管理,测试报告生成
• 支持接入制造执行系统MES系统实现雷达信息导入及测试结果上传
系统特点
• 提供毫米波雷达测试环境及设备
• 自动化硬件控制功能
• 自动化测试功能
• 雷达数据采集与储存
可以满足：
1、毫米波雷达自动化上下料
2、毫米波雷达自动化雷达标校、测试及测试报告生成

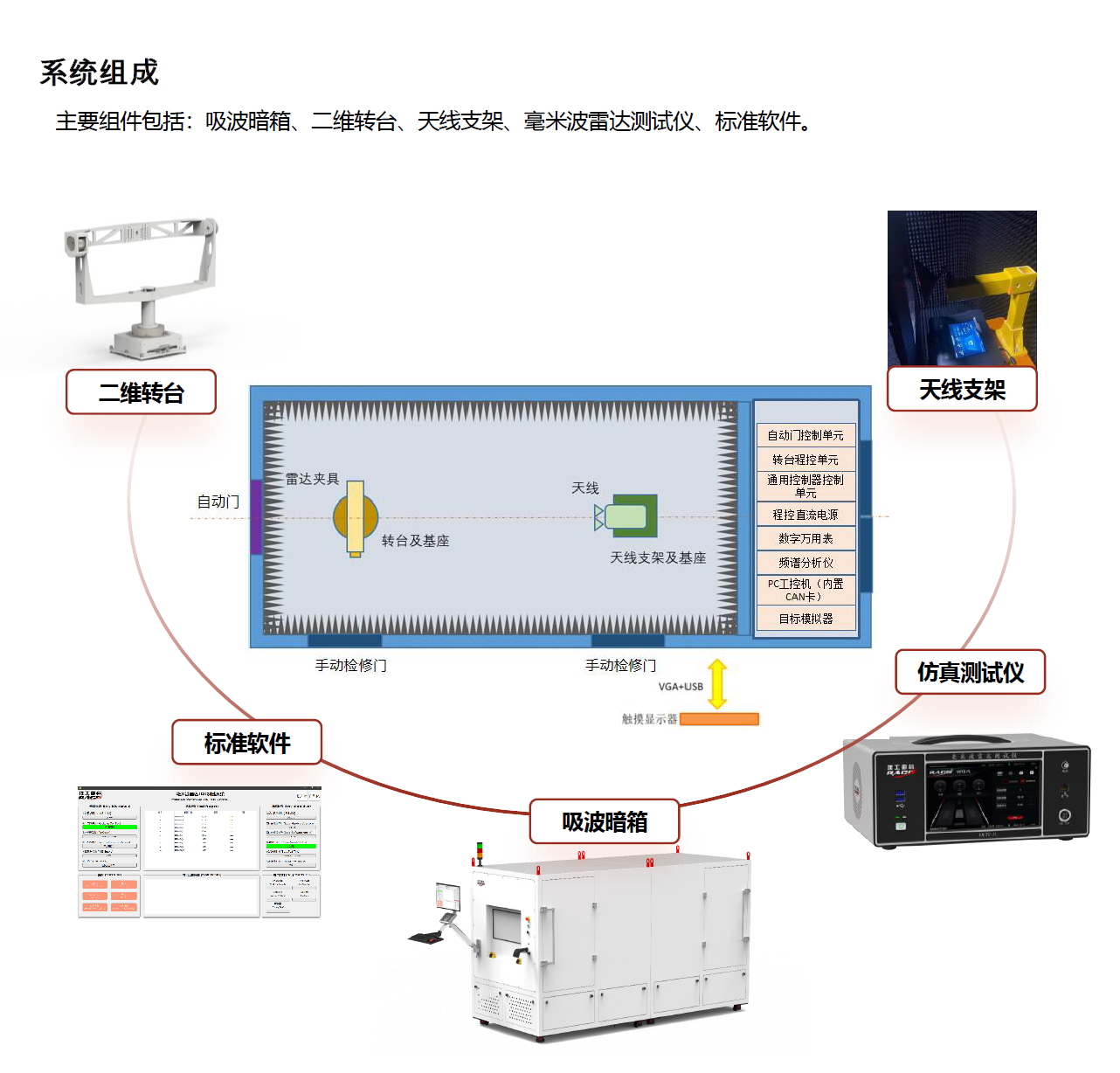

系统组成
主要组件包括：吸波暗箱、二维转台、天线支架、毫米波雷达测试仪、标准软件。
自动化测试软件
• 支持接入产线自动化上下料系统实现自动化上下料
• 支持接入制造执行系统MES系统实现雷达信息导入及测试结果上传
• 支持测试项配置及管理
• 支持测试报告生成
• 支持测试结果数据统计
• 支持易损件更换提醒
• 具有毫米波雷达测试项自动化测试功能
• 支持自动化及手动控制系统硬件，及硬件状态监控
• 支持异常报警及异常原因快速定位
• 支持系统软件日志记录
