在家电生产领域中，IEC60335作为常见的行业标准，其测试贯穿产品的研发、生产等多个环节。随着 IEC标准的持续升级，越来越多的工程师对测试系统的灵活性提出了更高的要求——自由选择分析区间、实时绘制测量结果等等 “量体裁衣”似的测试需求，使定制化的系统成为兼顾测试严标与个性化工作流的必备解决方案。
作为测量行业的领导者，横河敏锐洞察了来自一线工程师的真实需求，利用技术优势推出了IEC60335Tester测试工具。
这款集远程设置、实时监测、数据分析和结果导出等功能于一体的测试软件，可与横河高性能功率分析仪WT1800E/R系列通过网口直连，配合信号发生器，实现对产品或试验品满足IEC60335标准的高效测试。
灵活性和实用性是IEC60335Tester的两张名片在测量端，软件支持用户：
-
自行设置测试条件
-
实时显示数据
-
实时监测波形
-
按需定时采集数据
-
自动保存结果
在分析端，软件支持用户:
-
对捕获波形进行智能分析
-
自动计算结果
-
支持用户自行调整分析区间
-
以波形图片的形式导出测试结果
-
多样化的存档方式
测量功能
01 通信连接与条件设置Step1连接设定：输入WT1800E/R的IP地址，点击【连接】按钮将上位机与仪器连接。
Step2仪器设定：用户可根据不同的测试需求自行选择测量通道、电压量程、电流量程等参数，点击【发送设定】按钮设置条件。
02 选择保存路径与实时监测数据采集Step1选择路径：点击【选择路径】按钮，设置数据保存路径。
Step2数据采集：点击【开始】按钮采集数据，此时电流实时波形与功率实时波形将以1s的速率进行实时更新，频率、测量点数、电压、电流、功率以及当前测量最大功率也将同步显示。其中，频率是由功率分析仪的实时采集数据计算得出，因此无需用户进行手动设置。

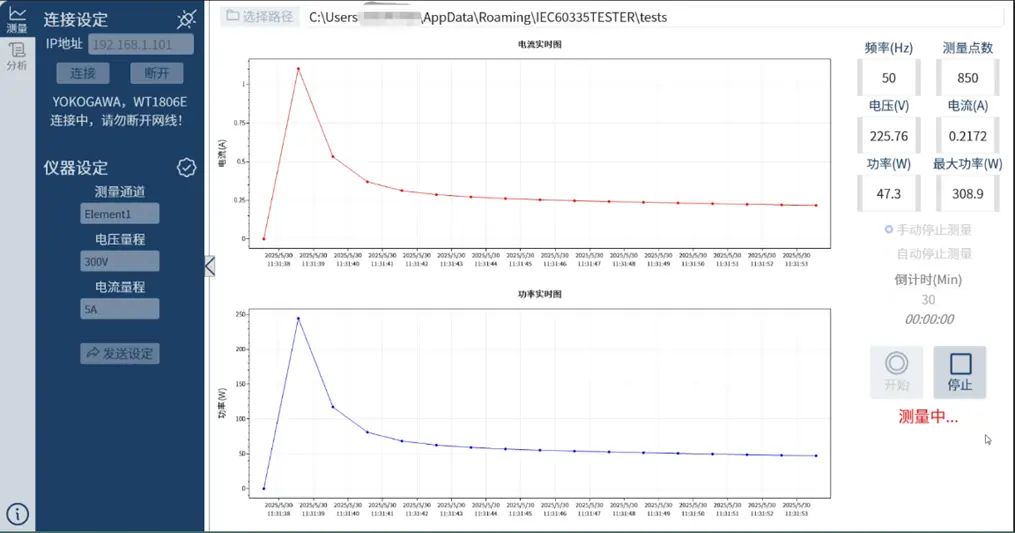

Step3停止测量：点击【停止】按钮，软件即可将包括时间、频率、功率、电压、电流以及功率因数在内的采集数据以Excel文件的形式自动保存至设置路径中。此外，软件还配备了自动倒计时停止功能，以此简化操作流程为测试人员开通便捷服务，相关界面如图1所示。
图1 IEC60335Tester测量界面
分析功能

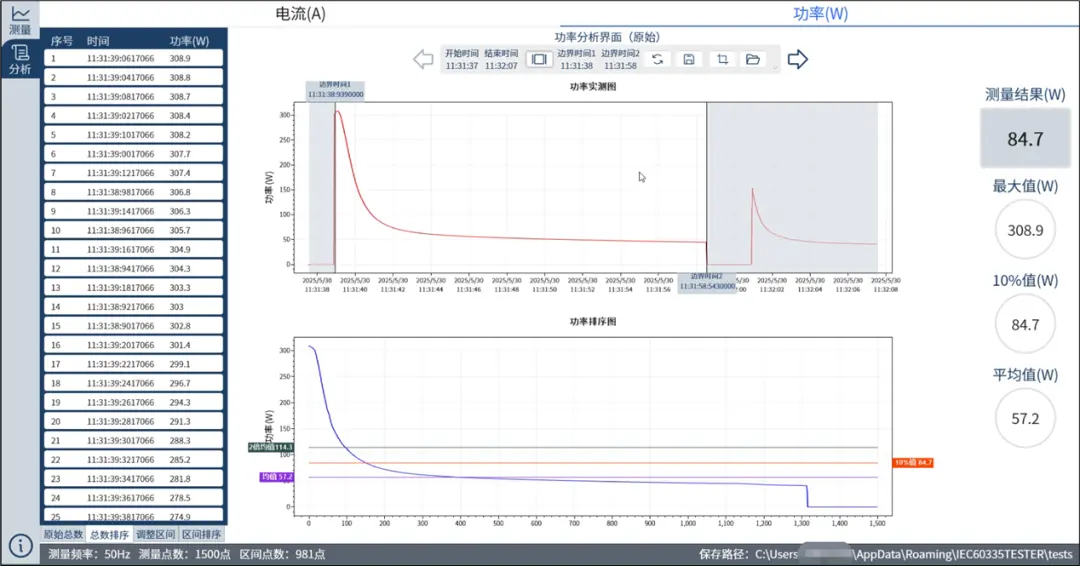

在测量数据的基础上，用户还可将IEC60335Tester的界面切换至分析功能对相关内容进行深度分析。如图2所示，在界面的最上方，用户可自行切换电流、功率分析界面，其原始采集数据将显示在分析功能界面的左侧，而右侧区域则将根据IEC60335标准显示包括最大值、10%值、平均值以及最终结果在内的当前测量结果。
图2 IEC60335Tester分析界面
界面中间区域则是实测分析波形图与排序图，排序图中包含均值线、2倍均值线以及10%值线，波形区域上方的工具栏则包含以下功能：
-
原始采集时间
：包括开始时间和结束时间；
-
区间调整按钮
：开启区间调整功能，通过左右拖拽边界线手动调整区间；
-
区间边界时间
：包括左边界时间和右边界时间；
-
区间更新按钮
：更新区间数据，更新的数据在左侧区域的【调整区间】和【区间排序】中体现；
-
区间保存按钮
：保存所调整的区间数据至所设置的保存路径中；
-
波形截图按钮
：保存当前波形及测量结果至所设置的保存路径中，保存内容如图3所示；
-
分析界面切换
：通过左、右箭头按钮切换原始界面与区间界面；
-
打开保存路径
：打开保存文件夹，查看保存数据及截图。

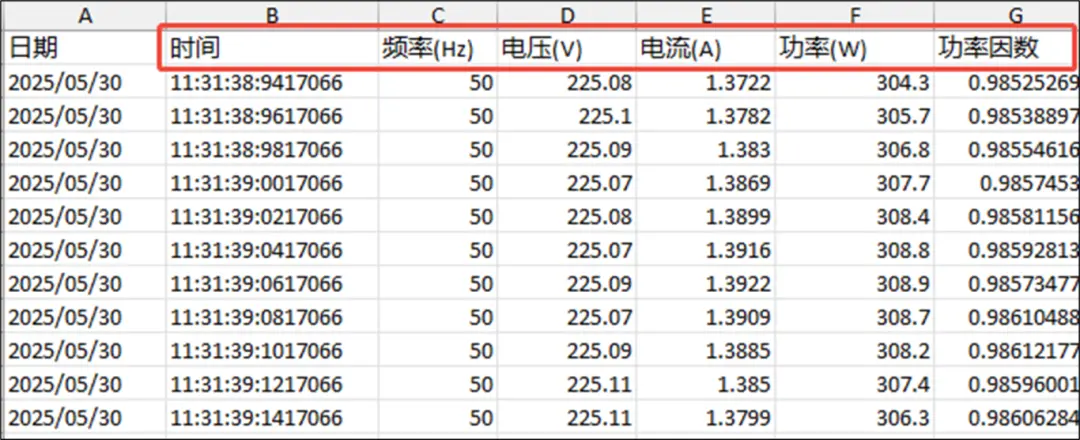

图3 保存文件格式
在IEC60335软件的帮助下，无论您是想基于IEC60335-1标准实现输入功率的自动化测试，还是以测试结果为导向助力工程师梳理测试逻辑反哺产品开发，这款轻量级平台绝对是您的不二之选！
号外~号外~即刻体验，轻松开启高效测试！ IEC60335Tester提供30天免费试用期，如需采购正式版IEC60335测试工具(IEC60335Tester)，或希望了解更多产品详情并定制专属解决方案，欢迎在评论区留下您的联系方式和最终用户所在地，横河的工程师将为您详解此款工具！
