5 . 3 基于真实里程的测试技术与方法

基于真实里程的测试方法是让被测车辆在一定的环境条件下连续行驶, 而不预先设定其测试任务或目标。具体包括开放道路测试方法和基于开放道路测试数据的重要度采样加速测试方法。

5.3.1 开放道路测试技术

开放道路测试是使用真实的研发车辆在现实道路和真实交通环境下开展的测试。其测试真实性高, 可同时测试车辆各硬件子系统之间的协调情况、软件算法的正确性、车辆与驾驶员之间的交互情况等。开放道路测试是企业最常采用的测试技术, 也是汽车量产之前必须经历的测试过程。

1 . 开放道路测试技术分类

开放道路测试方法存在特殊性, 主要体现在该测试方法是结合特定测试环境的专用测试方法, 无法推广到其他测试工具。开放道路测试可以提供完全真实的、非人工模拟的交通场景, 所有交通参与者、气候条件、道路条件都真实存在, 不受人为控制。由于所有事件均是随机发生的, 车辆在真实道路行驶的过程均是测试过程, 从而对智能汽车提出了更高的要求。现有的开放道路测试可以分为两大类, 一类是不限定行驶路线的, 另一类是限定行驶路线的。

不限定行驶路线的测试方法直接让被测系统在实际开放道路上行驶, 而不限定其行驶路线。不限定行驶路线的测试方法能够提供真实的交通环境, 满足环境感知系统、决策规划系统的测试需求, 理论上是进行智能汽车测试的最佳方式。该测试方法的主要不足在于测试周期长、效率低,测试成本巨大,同时必须考虑安全风险问题以及法律法规的限制。从统计学角度出发,要验证智能汽车比人类驾驶更安全,理论上应该至少进行99000000mile(1mile=1609.344m)以上的实车道路测试,这是一个十分漫长的测试里程[10]。因此,单纯依靠开放道路测试方法来测试智能汽车并不具备可操作性。

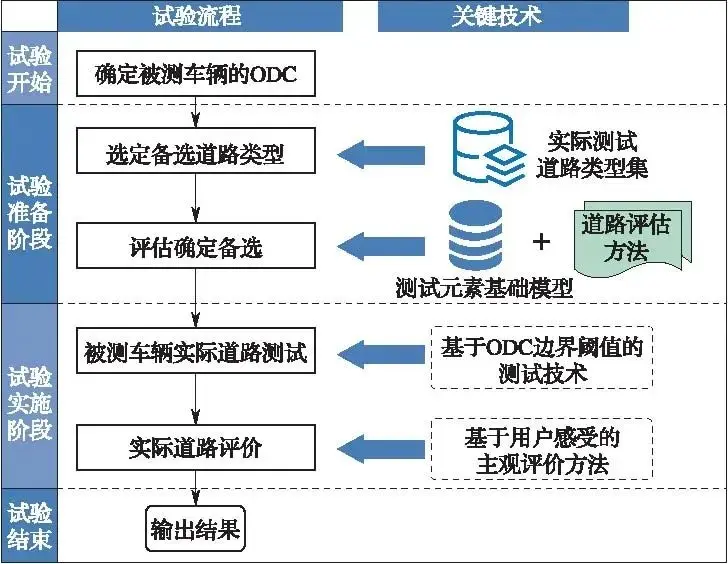

限定行驶路线的方法会根据被测车辆的设计运行条件(OperationalDesignCondition,ODC)、目标和事件探测与响应(ObjectandEventDetectionandResponse,OEDR)等功能定义筛选符合条件的开放道路,用于被测车辆的测试。限定行驶路线的实际道路测试评价框架如图5-14所示,包括确定被测车辆的ODC、选定备选道路类型、评估确定备选、被测车辆实际道路测试和实际道路评价。具体而言,首先,确定被测车辆的ODC,然后依据ODC在实际道路类型集中初步筛选符合ODC的道路类型,之后结合道路评估方法和测试元素基础模型最终确定符合条件的道路用于测试,测试过程中基于用户主观感受来评价被测车辆的性能。该方法依据ODC限定测试的道路,减少了测试里程量,具有一定可行性。

图5 -14 限定行驶路线的实际道路测试评价框架

2. 开放道路测试技术相关进展

近年来,随着智能汽车技术的发展,国内外企业均在开放道路测试上进行了大量实践。

在我国,多个城市都开展了开放道路测试。上海2020年开放道路测试有效测试时长1.17万h,有效测试里程39.7万km,22家测试企业中,避险脱离率最高为26.8次/100km,平均11.9次/100km。

截至2022年底,广州市智能网联汽车开放道路有效测试总时长超过51万h、有效测试总里程达976.1万km。广州市2022年测试主体累计研发出25款测试车型投入到广州市进行道路测试工作,其中,平均脱离间隔里程数最长为51.43km。排名前10的测试车型中总平均脱离间隔里程数为28.88km。截至2022年底,北京市累计28家企业开展了智能汽车道路测试。其中,17家企业379辆智能汽车取得全市范围内测试通知;14家企业269辆智能汽车获准在高级别智能汽车示范区开展道路测试、示范应用及商业化试点的先行先试。其中,无人化累计测试里程超过138万km,高速公路累计测试里程达5.3万km。

在国外,梅赛德斯-奔驰于2013年用一辆S500轿车完成了一段103km的全智能汽车道路测试[11]。整个测试路线途经25个城镇和主要城市,覆盖了很多复杂的交通场景。美国谷歌公司的Waymo智能汽车研发团队是最早开展全智能汽车道路测试的团队之一。截至2017年10月,Waymo智能汽车在美国的4个州、20个城市完成了超过5.6×106km的道路测试。在测试过程中,由经过严格培训的测试工程师负责监测和记录智能汽车的行为,寻找车辆表现不佳或无法应对的特殊场景,针对性地改进和调整软件算法,对功能进行迭代和优化。2018—2019年,德国、英国、芬兰、日本等国的汽车企业也都在本国自动驾驶相关法律法规框架下开展了大量的实际道路测试。在美国,谷歌、沃尔沃、通用汽车等厂商都先后开展了智能汽车的开放道路测试。《加州DMV智能汽车路测数据》显示,2022年上报总测试里程为820.67万km,上报总接管数为8216次,平均接管里程(MPI)为998.87km。

5.3.2 重要度采样加速测试方法

重要度采样加速测试方法采用数据驱动的思想,通过对开放道路测试数据进行统计分析,利用重要度采样方法提取满足特定需求的驾驶场景,用于智能汽车的测试。重要性采样的本质在于改变场景数据的原始分布情况,为重要(稀有)场景分配较高的出现概率,在保证事故率估计准确的同时又能减少测试次数,从而加速测试。其关键在于引入一个新的采样函数(重要度函数),在新的采样函数中去采样xi,使发生重要场景的可能性更高。

下面举例介绍重要度采样方法的基本思路。如图5-15所示,f(x)为目标函数在参数空间上的分布情况。如图5 -16 所示, g(x)为参数x 实际分布的概率密度函数。事故率(E) 可按式(5 -4) 进行估计。从图5 -16 中可以看出,g(x)数值较大的部分主要集中横轴的右半部分, 若按照该分布进行采样得到的点大部分位于横轴右边; 而目标函数f(x)值较大的部分集中在横轴左边, 这就使得测试过程中很难快速准确估计出事故率。

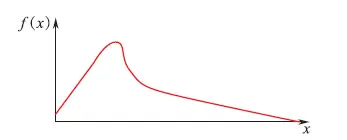

图5 -15 目标函数在参数空间中的概率密度分布示意图

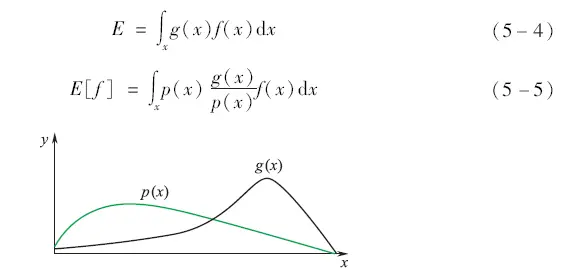

为了快速准确估计事故率, 引入一个新的采样函数p(x), 如图5 -16 所示, 该函数的数值较大的部分更靠左, 也就是与目标函数的分布更接近。基于该函数进行采样, 采样的点将会更多位于横轴的左边, 可以更快速且准确地估计事故率(E)。引入p(x)后的事故率计算公式见式(5 -5)。

图5 -16 目标函数实际概率密度和采样函数概率密度分布示意图
