随着电动化技术的加速发展,驱动电机及其系统的性能验证已经成为新能源汽车研发的核心环节。GB/T 17692-2024 在继承传统发动机净功率测试标准基础上,首次系统规定了驱动电机系统净功率和最大30分钟功率的试验要求。本文将围绕试验原理、流程、误差控制及技术要点,全面剖析标准要求,并结合图表帮助理解。
一、驱动电机系统功率指标的定义
在电动汽车中,驱动电机系统净功率指在额定条件下,电机在输出轴端可持续输出的最大机械功率;而最大30min功率是指在30分钟时间内电机系统持续输出的平均功率。
两者都需要在生产一致性以及合规性上进行验证,才能保证动力系统的真实性能和耐久性。
二、试验条件及系统配置
根据 GB/T 17692-2024,驱动电机系统试验时要满足如下环境条件:
环境温度:23℃ ±5℃
冷却液(或冷却空气)入口温度:50℃ ±2℃(液冷),或厂家设定的风冷条件
直流母线电压:设置为电机系统额定电压

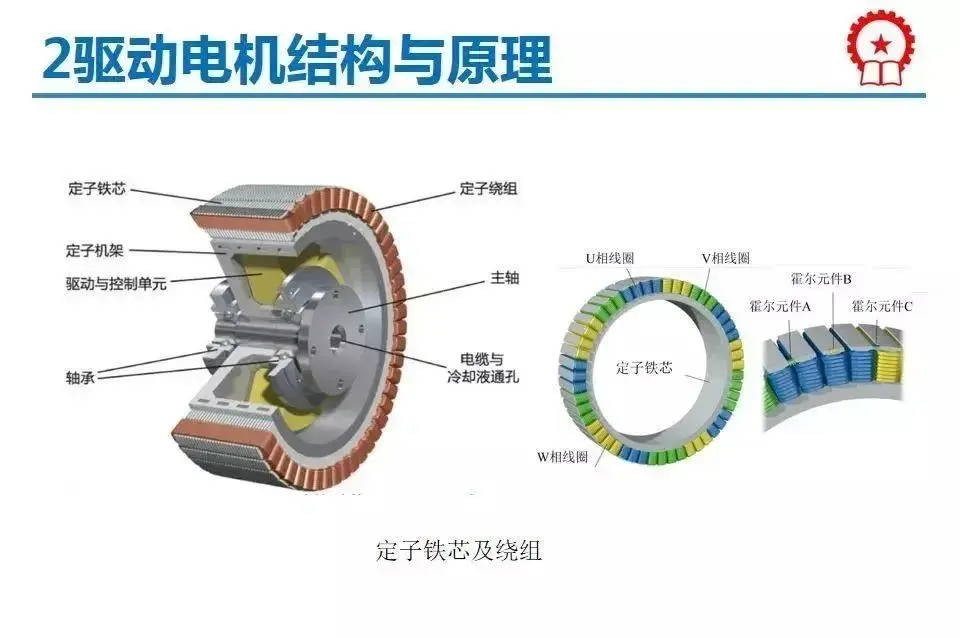

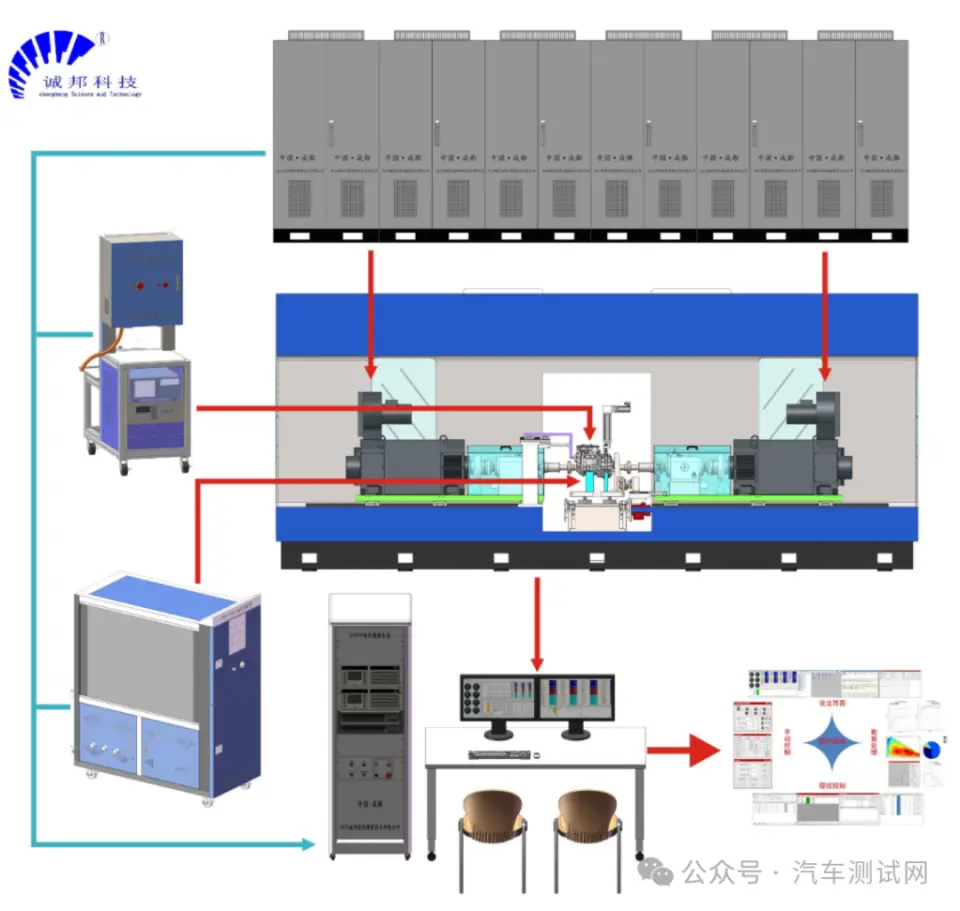

试验台架:应考虑变速器或减速器效率并计入修正
此外,电控系统、辅助风扇、散热器等都需要尽量还原车辆实装状态,以保证台架测试贴近真实工况。
项目 | 试验要求 |
---|---|
环境温度 | 23℃ ±5℃ |
冷却液入口温度 | 50℃ ±2℃ (液冷) |
DC母线电压 | 额定电压 |
台架设备 | 考虑变速箱或减速器效率 |
试验持续时间(30min工况) | ±5%波动范围内 |
三、净功率及30min功率的测试流程
标准规定的核心流程如下:
系统预处理按制造商要求进行预热、润滑和冷却回路确认
转速点采样
选择不少于10个转速点
最低转速点≤最高转速的10%
相邻转速点间隔不大于最高工作转速的10%
净功率试验
控制驱动电机在各转速点持续工作不少于10秒
记录转矩、电流、电压、冷却液温度
同步测量并计算净功率
30分钟最大功率试验
在额定转速下
记录30分钟内平均输出
采样频率不低于0.1Hz
输出波动控制在±5%范围
数据记录及评定
比对产品声明值
偏差应在 ±5% 范围内
温度、冷却条件同步记录
四、测量误差控制要求
为了保证试验的精度,标准对误差做了严格限定:
转速误差:±0.5%
扭矩测量误差:±1%
电流误差:±1%
电压稳压误差:
-
直流母线≤250V时:±2.5V
-
直流母线>250V时:±1%
温度测量误差:±2℃
这些限制确保了在不同电机控制策略下,测得的净功率与实际工况具有高一致性。
参数 | 允许误差 |
---|---|
转速 | ±0.5% |
扭矩 | ±1% |
电流 | ±1% |
DC母线电压 | ±2.5V 或 ±1% |
温度 | ±2℃ |
五、未来趋势:多模式功率测试的发展
随着电动化车辆不断出现多模式控制(例如 Eco/Normal/Sport)、OTA动力标定更新,以及四驱多电机协同,未来净功率测试会遇到更多挑战:
不仅要验证单台驱动电机功率,还要评估电控逻辑下功率动态分配
可能出现车辆 OTA 升级后,驱动系统输出能力发生变化,需要新的一致性检验方法
新能源车大功率直流充放电测试,也会影响台架环境
因此,GB/T 17692-2024 虽然为行业提供了清晰的基线,但在多模式、热耦合、多轴驱动系统上,未来必然还会进行更新迭代。
结语
GB/T 17692-2024 对驱动电机系统净功率及30分钟最大功率试验的技术要求,填补了电动化测试领域的空白,为整车研发提供科学、可复现的试验流程。对汽车工程师而言,深刻理解并落实这些标准,将是保证动力系统可靠性与一致性的关键。
